Расчет шага винтовых свай под каркасный дом
Правильный расчет шага винтовых свай является ключевым фактором надежности фундамента каркасного дома. В этой статье мы рассмотрим основные принципы расчета и факторы, влияющие на расстояние между сваями.
Основные факторы при расчете шага свай
-
Нагрузка на фундамент
- Вес конструкции дома
- Снеговая нагрузка
- Ветровая нагрузка
- Вес внутренней отделки и мебели
-
Характеристики грунта
- Тип почвы
- Уровень промерзания
- Несущая способность грунта

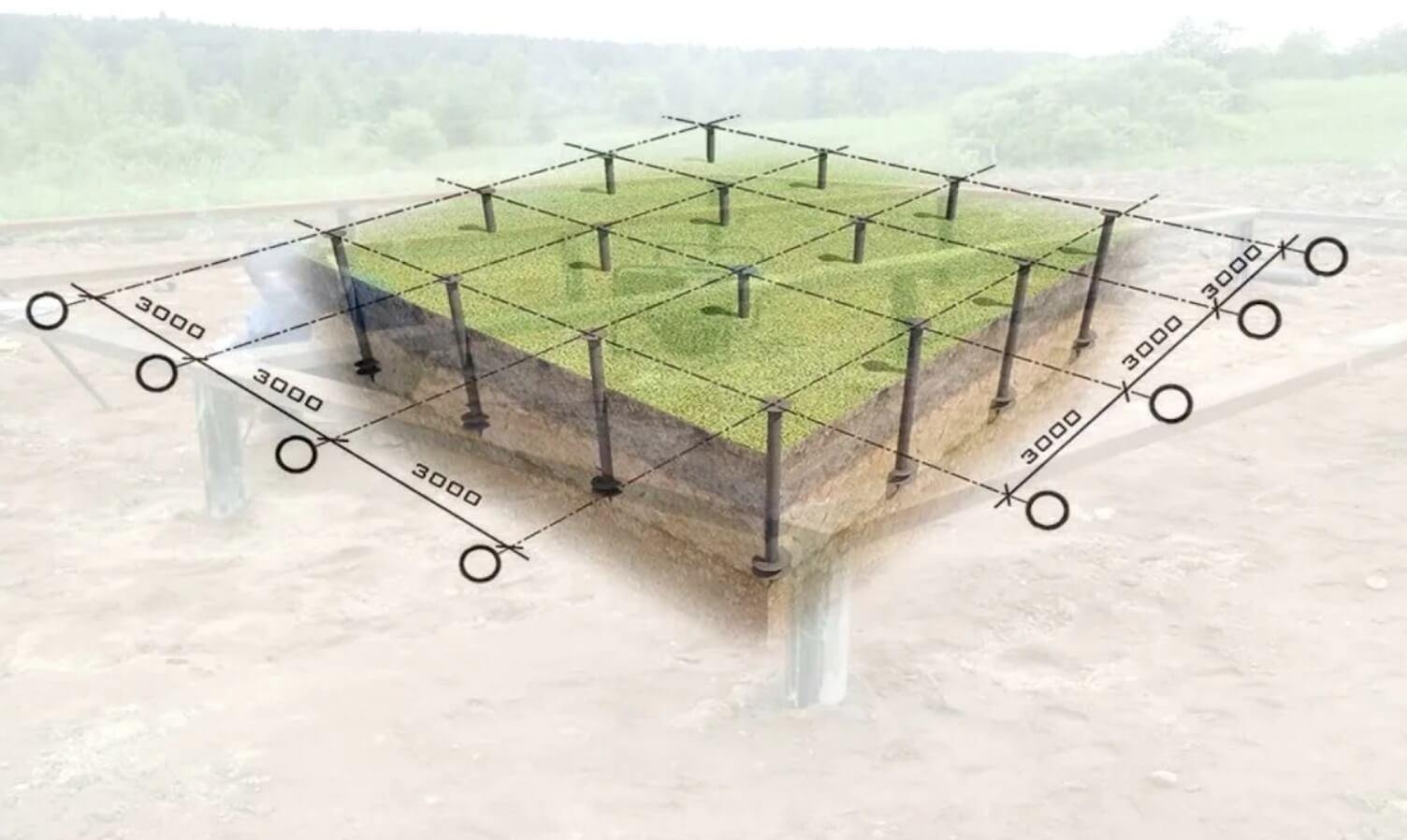

Стандартные расстояния между винтовыми сваями
Таблица 1: Рекомендуемый шаг свай в зависимости от нагрузки
| Тип конструкции | Рекомендуемый шаг (м) |
|---|---|
| Легкие постройки | 2.5 - 3.0 |
| Каркасные дома | 2.0 - 2.5 |
| Дома с мансардой | 1.5 - 2.0 |
| Тяжелые конструкции | 1.0 - 1.5 |
Формула расчета шага свай
S = √(P × F / q)
где:
- S — шаг свай (м)
- P — несущая способность сваи (кН)
- F — площадь опирания (м²)
- q — распределенная нагрузка (кН/м²)
Особенности монтажа винтовых свай
-
Разметка участка
- Определение углов здания
- Нанесение осей фундамента
- Маркировка точек установки свай
-
Установка свай
- Предварительное бурение (при необходимости)
- Завинчивание свай специальным оборудованием
- Проверка вертикальности установки
-
Контроль качества
- Проверка несущей способности
- Нивелировка оголовков
- Антикоррозийная обработка
Рекомендации по установке
- Первый ряд свай устанавливается по периметру здания
- Внутренние сваи размещаются в узловых точках нагрузки
- Максимальный шаг не должен превышать 3 метра
- Минимальный шаг определяется конструктивными особенностями
Типичные ошибки при расчете
- Игнорирование типа грунта
- Неучет дополнительных нагрузок
- Превышение допустимого шага
- Пренебрежение геологическими исследованиями
Таблица 2: Корректировка шага свай в зависимости от грунта
| Тип грунта | Коэффициент корректировки |
|---|---|
| Песчаный | 1.0 |
| Суглинок | 0.9 |
| Глина | 0.8 |
| Плывун | 0.6 |
Заключение
Правильный расчет шага винтовых свай является важнейшим этапом проектирования фундамента каркасного дома. Учет всех факторов и соблюдение технологии монтажа винтовых свай гарантирует надежность и долговечность конструкции.
Важно помнить, что окончательный расчет шага свай должен выполняться профессиональными проектировщиками с учетом конкретных условий строительства и особенностей проекта.
