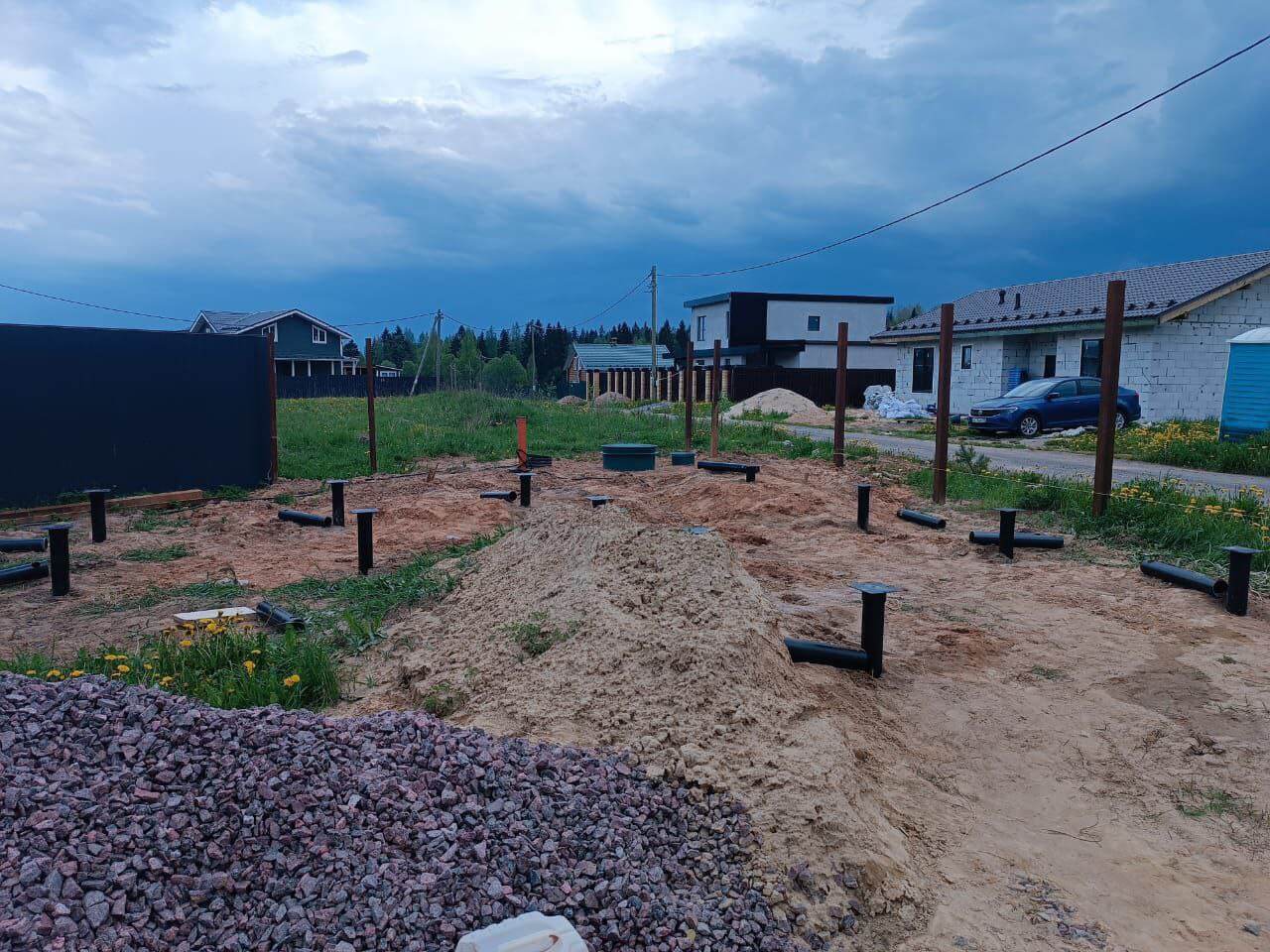

Установка винтовых свай вблизи подземных коммуникаций
Практическое руководство для участков ИЖС и СНТ
Вы планируете поставить дом, баню или беседку на винтовых сваях, но по участку проходит газовая труба, водопровод или электрический кабель? Это не редкость: на территориях ИЖС и СНТ подземные коммуникации часто пересекают частные участки. Закручивать сваи «на глаз», не разобравшись с расположением сетей, нельзя — можно повредить трубу или кабель, а за это грозит не только штраф, но и реальная опасность для жизни.
В этой статье — пошаговый алгоритм действий: куда обращаться, какие документы оформлять, какие расстояния соблюдать и как организовать сам монтаж.
1. Почему нельзя просто взять и закрутить сваю
У каждой подземной коммуникации есть охранная зона — полоса земли по обе стороны от трубы или кабеля, в пределах которой любые земляные работы ограничены или запрещены без согласования. Размер зоны зависит от типа коммуникации и её параметров: давления газа, напряжения кабеля, диаметра трубы.
Если вы повредите коммуникацию при монтаже свай, последствия могут быть разными — от отключения воды у соседей до утечки газа или короткого замыкания на силовом кабеле. Юридически вы будете нести ответственность за ущерб и восстановительные работы.
2. Пошаговый алгоритм: от идеи до монтажа
Шаг 1. Узнайте, что проходит под вашим участком
Закажите топографическую съёмку с нанесением подземных коммуникаций у кадастрового инженера или геодезической организации. Так вы получите план, на котором будет видно, где именно лежат трубы и кабели и на какой глубине.
Совет: даже если вы «точно знаете», где проходит труба, — закажите съёмку. Фактическое положение коммуникаций часто отличается от того, что помнят соседи или показывает старый план.
Шаг 2. Получите ордер на земляные работы
Ордер (разрешение) на производство земляных работ выдаёт местная администрация — районная или городская. В разных регионах процедура может отличаться: в Москве это регулируется Постановлением Правительства Москвы № 284-ПП, в других городах — местными нормативными актами. В небольших сёлах и СНТ может быть достаточно согласования с правлением и эксплуатирующими организациями — уточняйте в своей администрации.
Шаг 3. Согласуйте работы с эксплуатирующими организациями
Эксплуатирующая организация — это компания, которая обслуживает конкретную коммуникацию: газовая служба, водоканал, электросетевая организация и т. д. Вам нужно обратиться в каждую из них и получить письменное согласование. Обычно они выдают технические условия, в которых указывают допустимые расстояния и способы производства работ.
Важно: без этих согласований начинать монтаж нельзя. Если что-то пойдёт не так, отсутствие бумаг автоматически делает вас виноватым.
Шаг 4. Закажите проект производства работ (ППР)
ППР — это документ, в котором описано, как именно будут выполняться работы: где ставить сваи, каким инструментом, в каком порядке. Его готовит проектировщик с учётом расположения коммуникаций и требований эксплуатирующих организаций. Для частного дома на участке ИЖС ППР не всегда формально обязателен, но при работе в охранных зонах его наличие — ваша страховка: и юридическая, и практическая.
Шаг 5. Выполните шурфование
Шурфование — это ручная раскопка грунта в месте предполагаемой установки сваи, чтобы своими глазами увидеть, где проходит труба или кабель. Согласно СП 45.13330.2017, шурфование обязательно при работе в охранных зонах. Проще говоря: прежде чем крутить сваю, нужно подкопать и убедиться, что там ничего нет.
Шаг 6. Закрутите сваи
Сам монтаж в охранных зонах выполняется ручным или малогабаритным механизированным инструментом — никакой тяжёлой техники без специального согласования. Работы должны проводиться в присутствии представителя эксплуатирующей организации (это их стандартное требование при работах в охранных зонах).
3. Охранные зоны: какие расстояния соблюдать
Единой универсальной таблицы «от трубы отступи столько-то метров» не существует — расстояние зависит от параметров конкретной коммуникации. Но чтобы вы понимали порядок величин, ниже — ориентировочные примеры.
Таблица 1. Нормативные документы по охранным зонам
| Коммуникация | Какой документ регулирует | От чего зависит размер зоны |
|---|---|---|
| Газопровод | ПП РФ № 870 (в ред. ПП РФ № 878) | Давление газа, материал трубы |
| Водопровод | СП 31.13330.2021 | Диаметр и материал трубы, грунт |
| Электрокабель | ПУЭ (гл. 2) | Класс напряжения (0,4 / 6 / 10 кВ и т. д.) |
| Канализация | СП 42.13330.2016 | Тип (самотёчная/напорная), диаметр |
| Теплотрасса | СП 124.13330.2012 | Тип прокладки, диаметр труб |
Таблица 2. Примеры охранных зон для типичных коммуникаций на участках ИЖС и СНТ
| Что проходит по участку | Охранная зона | Нормативный документ | Что это значит на практике |
|---|---|---|---|
| Газопровод низкого давления (до 0,005 МПа) — типичный для СНТ | 2 м в каждую сторону от оси трубы | ПП РФ № 878, табл. 1 | Сваю можно ставить не ближе 2 м от трубы |
| Газопровод среднего давления (0,005–0,3 МПа) — часто в ИЖС | 4 м в каждую сторону | ПП РФ № 878, табл. 1 | Зона шире; без согласования с газовой службой монтаж запрещён |
| Водопровод (пластиковая труба, d до 200 мм) | 1,5 м от стенки трубы (для фундаментов) | СП 42.13330, табл. 12.5 (прил. Л) | Минимальное расстояние до ближайшей сваи — 1,5 м |
| Силовой кабель до 1 кВ (бытовой) | 1 м в каждую сторону | ПУЭ, п. 2.3.94 и далее | Ближе 1 м — только ручные работы с присмотром электросетевой организации |
| Силовой кабель 6–10 кВ | 1 м (в отдельных случаях до 2 м) | ПУЭ, п. 2.3.94 и далее | Кабель под высоким напряжением — крайне опасно, обязательно согласование |
| Бытовая канализация (самотёчная, d 150–200 мм) | 1,5 м от стенки трубы | СП 42.13330, табл. 12.5 (прил. Л) | Повреждение грозит подтоплением и затратами на ремонт |
| Теплотрасса (бесканальная, d до 200 мм) | 2 м от стенки конструкции | СП 124.13330, табл. 3 | Зимой повреждение оставит без тепла целый район |
Внимание: значения в таблице 2 — ориентировочные примеры для наиболее распространённых случаев. Точные размеры охранной зоны для вашего конкретного случая определяет эксплуатирующая организация и/или проектировщик на основании нормативных документов.
4. Итого: какие документы собрать
Вот минимальный пакет, который должен быть у вас на руках до начала монтажа:
- Топографический план участка с нанесёнными коммуникациями.
- Ордер (разрешение) на производство земляных работ от местной администрации.
- Письменные согласования от каждой эксплуатирующей организации (газ, вода, электричество и т. д.).
- Проект производства работ (ППР) — особенно при работе в охранных зонах.
- Акт шурфования (подтверждение, что вы вручную проверили расположение коммуникаций).
5. Чего делать категорически нельзя
- Закручивать сваи без согласования — даже если «сосед так делал и ничего не случилось».
- Использовать тяжёлую технику (ямобур на базе трактора и т. п.) в охранных зонах без разрешения.
- Ориентироваться на «народные» расстояния вместо нормативных документов.
- Игнорировать шурфование — это не формальность, а способ не попасть в трубу.
- Менять положение свай «по ходу дела», отклоняясь от согласованного плана.
6. Резюме
Монтаж винтовых свай рядом с подземными коммуникациями — это не рядовая задача. Главное правило: сначала бумаги, потом работа. Получите план коммуникаций, согласуйте работы, сделайте шурфование — и только после этого берите в руки ключ для закручивания свай. Это защитит и вас, и ваших соседей, и коммуникации.
Если вы не уверены в своих силах — пригласите подрядчика, имеющего опыт работ в охранных зонах. Стоимость его услуг несопоставима с расходами на ремонт повреждённого газопровода или кабеля.
Основные нормативные документы, упомянутые в статье:
- СП 45.13330.2017 — Земляные сооружения, основания и фундаменты
- СП 42.13330.2016 — Градостроительство. Планировка и застройка
- ПП РФ № 870 (в ред. ПП РФ № 878) — Охранные зоны газораспределительных сетей
- ПУЭ (7-е изд.) — Правила устройства электроустановок
- СП 31.13330.2021 — Водоснабжение. Наружные сети
- СП 124.13330.2012 — Тепловые сети
- СП 48.13330.2019 — Организация строительства
